钢结构网架施工操作工艺
焊接球地面安装，高空合拢法
施工工艺：放线、验线→安装平面网格→安装立体网格→安装上弦网整体→网架高空合拢→网架验收。
（1）放线、验线：
1）柱顶放线与验线：标出轴线与标高，检查柱顶位移,网架安装单位对提供的网架支承点位置、尺寸、标高经复验无误后才能正式安装。
2）网架地面安装环境应找平放样，网架球各支点应放线，标明位置与球号。
3）网架球各支点砌砖墩。墩材可以是钢管支承点，也可以是砖墩上加一小截圆管作为网架下弦球支座。
4）对各支点标出标高，如网架有起拱要求时，应在各支承点上反映出来，用不同高度的支承钢管来完成对网架的起拱要求。
上沅工程技术(随州市分公司)以 桁架支座产品质量为基石谋求发展，以诚信为根本谋求利益，把 桁架支座产品质量、诚信务实、合作共赢视为公司的命脉，公司秉承让客户放心，让用户安心的理念，得到了广大用户的一致认同与好评，我们坚信在您们的支持与帮助下，我们将会越来越好，为广大用户提供更加优质的 桁架支座产品，贴心的服务。

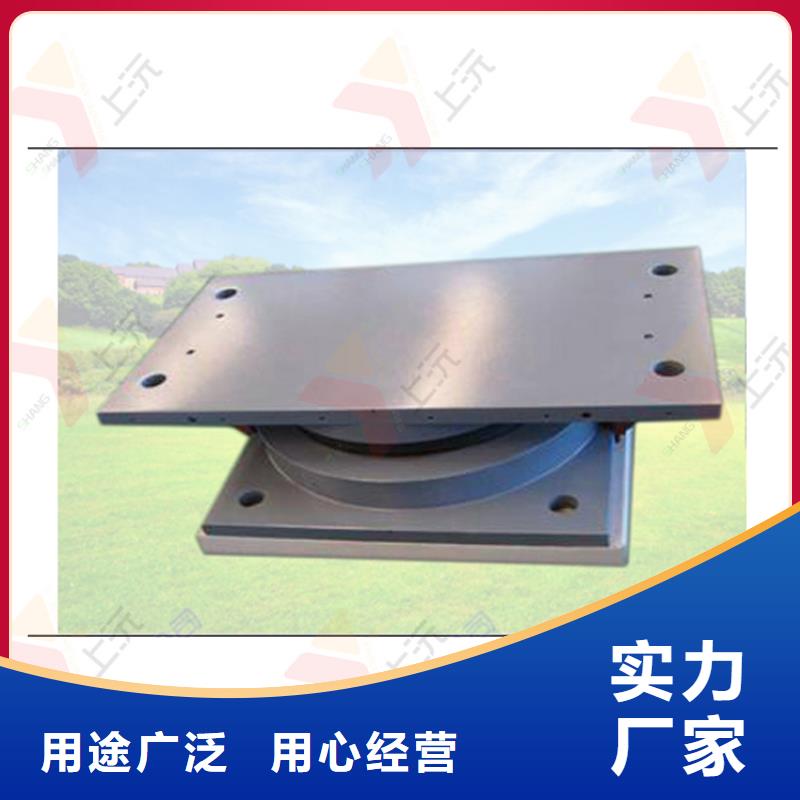

支座的技术性能
1、支座竖向承载力分34级：1000、1500、2000、2500、3000、3500、4000、4500、5000、5500、6000、 7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、 32500、35000、37500、40000、45000、50000、60000、70000、80000、90000、100000kN;也可根 据用户要求进行特殊规格的设计、制造。
2、设计转角：0.02rad。
3、支座可承受的水平力：GD固定支座各向、DX单向活动支座的限位方向向，为支座设计竖向承载力的10%。多向活动(DX)支座各向、DX单向活动支座活动方向的设计水平力为支座竖向设计承载力的5%。
